直线轴承在简易自动设备上的应用

直线轴承有如下特点，本文将从这些特点着手，举例说明直线轴承的特点和使用方法。

[1]低价格、中等性能的直动导向轴承。（性价比高）。

[2]摩擦系数小，驱动器容易选择。（低价格的气缸型或中等价格的电机型）。

[3]结合同步带，可实现静音、轻量驱动的构造设计。

[4]垂直方向导向的情况，由于采用重心驱动方式，能够实现简单、紧凑的构造设计。

同步带驱动构造具有静音、轻量、低价格、无需给油等优点。

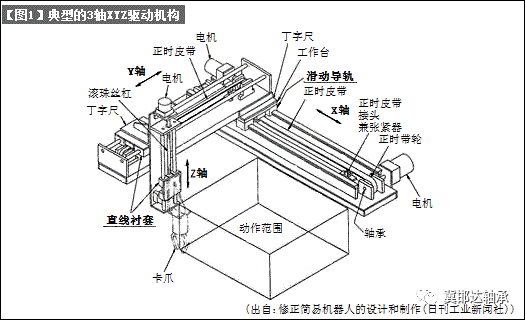

对于XY2轴工作台的情况，通常的设计思路是使上段Y轴轻量化，下段X轴电机的负载减小。为此，Y轴多采用同步带构造。

X轴为直线导轨，Y轴和Z轴采用直线轴承构造。驱动方式采用同步带和滚珠丝杠

两个线性轴承大跨度使用，提高了承载性能和导向精度。

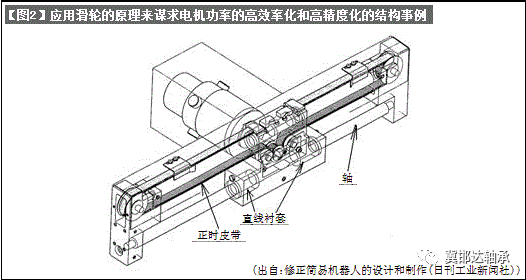

同步带和滑轮的设计构造采用动滑轮原理,实现了电机功率的高效化以及定位高精度化。

采用同步带驱动，具有轻量、静音的特点。

采用同步带和轴上下平行配置，即使单轴构造、也可制约轴与直线轴承的相对回转。
